AD7606BSTZ

特性

8/6/4路同步采样输入真双极性模拟输入范围:±10V、±5 V5 V单模拟电源，VovE:2.3 V至5 V完全集成的数据采集解决方案模拟输入箝位保护具有1MΩ模拟输入阻抗的输入缓冲器二阶抗混叠模拟滤波器

片内精密基准电压及缓冲

16位、200 kSPS ADC(所有通道)通过数字滤波器提供过采样功能灵活的并行/串行接口

SPI/QSP!"/MICROWIRE"/DSP兼客性能

模拟输入通道提供7kVESD额定值95.5 dB SNR, -107 dB THD±0.5 LSB INL, ±O.5 LSB DNL低功耗:100mW

待机模式:25 mW

64引脚LQFP封装

应用

电力线监控和保护系统多相电机控制

仪表和控制系统

多轴定位系统

数据采集系统(DAS)

概述

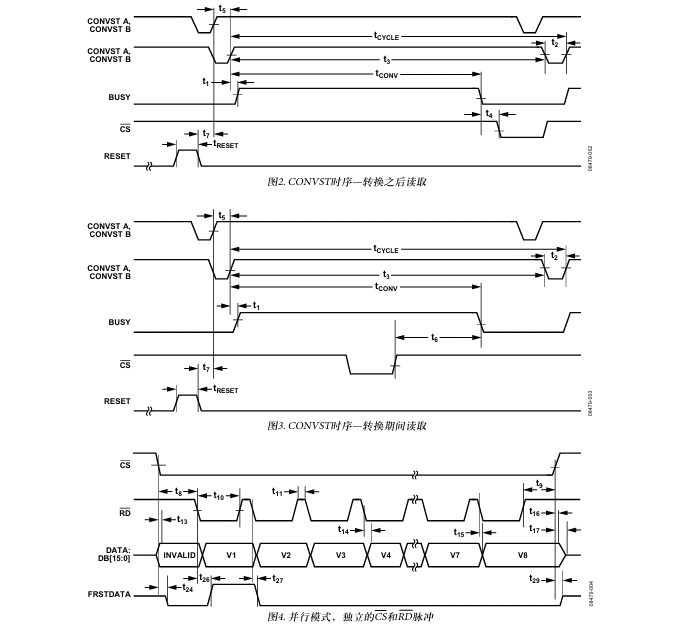

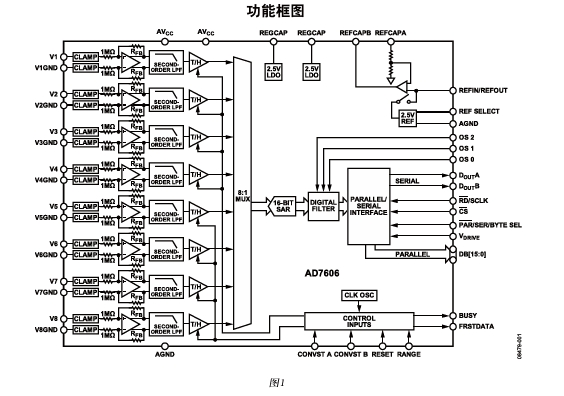

AD7606/AD7606-6/AD7606-4分别是16位、8/6/4通道同步采样模数数据采集系统(DAS)。各器件均内置模拟输入箱位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次通近型模数转换器(ADC)、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7606/AD7606-6/AD7606-4采用5V单电源供电，可以处理±10V和±5V真双极性输入信号，同时所有通道均能以高达200kSPS的吞吐速率采样。输入位保护电路可以耐受最高达±16.5V的电压。无论以何种采样频率工作，

AD7606的模拟输入阻抗均为1M。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606/AD7606-6/AD7606-4抗混叠滤波器的3 dB截止频率为22kH2;当采样速率为200kSPS时，它具有40dB抗混叠抑制特性。灵活的数字滤波署采用引脚驱动，可以改善信噪比(SNR)，并降低3dB带宽。
