TPS7A30-49EVM-567

TPS7A3001 和 TPS7A4901 低压降 (LDO) 线性稳压器评估模块

概述

描述

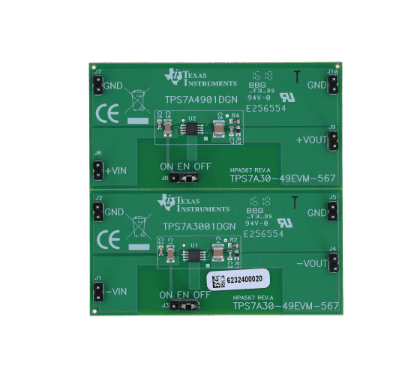

德州仪器的 TPS7A30-49EVM-567 评估板（EVM）帮助设计人员评估 TPS7A3001 和/或 TPS7A4901 LDO 稳压器的操作和性能，以便在他们的电路应用中可能使用。这个特定的评估板配置已经预设为输出–15 Vdc 和 15 Vdc，便于在某些标准工业应用中演示，例如需要正负电压来为基于运算放大器的信号调理电路供电。或者，每个 LDO 通道都可以单独调整到 1.2 V 到 33 V 之间的任何输出电压（分别为负电压和正电压），只需按照给定公式更改电阻值即可。TPS7A3001 可以提供最高 200 mA 负载电流，而 TPS7A4901 在 MSOP-8、PowerPAD™ 封装下每个通道可提供最高 150 mA。两个电路在交流性能上进行了优化，包括电源抑制比（PSRR）和负载瞬态响应，并使用了覆盖每个稳压器全电压范围的电容。

TPS7A3001 LDO 电路的负电压输入/输出连接器和跳线说明 • J1(–VIN) – 负输入电源电压连接器。将负输入线和接地线扭在一起，并尽量保持线短，以减少 EMI 传导。如果电源线超过 6 英寸，需要在 J1 和 J2 之间增加/连接额外的大容量铝电解电容。额外的 47 µF 或更大电容可以改善瞬态响应，并减少长线连接引起的寄生振铃。 • J2(GND) – 负输入电源的地回路连接。 • J3(EN) – 负电压输出使能。要使负电压输出可用，将跳线连接在 ON（引脚 1）和 EN（引脚 2）之间。要禁止负电压输出，将跳线连接在 EN（中间引脚 2）和 OFF（引脚 3）之间。 • J4(–VOUT) – 负电压输出连接器。 • J5(GND) – 负电压输出地回路连接器。
