CD4066BM96

10pA 开路泄漏电流、20V、1:1 (SPST)、4 通道模拟开关

1 特性

• 15V数字或±7.5V峰峰值开关

• 工作电压为15V时典型导通状态 电阻为125Ω

• 在15V信号输入范围内匹配的开关导通 电阻不超过5Ω

• 在整个峰峰值信号范围内具有平缓的 导通状态电阻

• 高开关输出电压比： fis = 10kHz、RL = 1kΩ 时典型值为 80dB

• 高度线性：fis=1kHz、Vis=5Vp-p、 VDD– VSS ≥ 10V、RL = 10kΩ 时失真典型值小于 0.5%

• 极低的关闭状态开关泄漏，从而产生极低的失调电 流和高有效关闭状态电阻：VDD–VSS=10V、TA= 25°C 时典型值为10pA

• 极高的控制输入阻抗 （控制电路与信号电路相隔离）： 典型值为1012Ω

• 低开关间串扰：fis=8MHz、RL=1kΩ时典型值为–50dB

• 匹配的控制输入到信号输出电容：可减少输出信号 瞬态

• 频率响应， 开启=40MHz（典型值）

• 针对20V下的静态电流进行了100%测试

• 5V、10V和15V参数额定值

2 应用

• 模拟信号开关和多路复用：信号门控、调制器、静 噪控制、解调器、斩波器、换向开关

• 数字信号开关和多路复用

• 传输门逻辑实施

• 模数转换和数模转换

• 频率、阻抗、相位和模拟信号增益的数字控制

• 楼宇自动化

3 说明

CD4066B 器件是一款用于模拟或数字信号传输或多路 复用的四路双向开关。该器件与CD4016B器件引脚对 引脚兼容，但导通状态电阻低得多。此外，导通状态电 阻在整个信号输入范围内相对恒定。

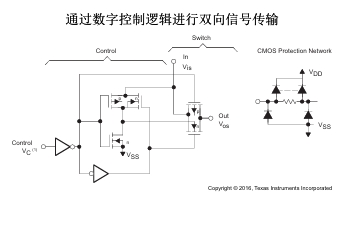

CD4066B 器件包含四个双向开关，每个开关都具有独 立的控件。控制信号同时偏置打开或关闭给定开关中的 p 和n器件。如图17所示，每个开关上n沟道器件的 阱都与输入（当开关打开时）或VSS（当开关关闭时） 相连。该配置使开关晶体管阈值电压不再随输入信号的 变化而变化，从而使导通状态电阻在整个工作信号范围 内都很低。

与单通道开关相比，优点包括峰值输入信号电压摆幅等 于最大电源电压以及在输入信号范围内具有更恒定的导 通状态阻抗。不过，对于采样保持应用，建议使用 CD4016B 器件。
