SN74LV1T00DCKRG4

单电源 2 输入正与非门逻辑电平转换器

1特性

电压为 5.0/3.3/2.5/1.8V的单电源电压转换器 Vcc

1.8V至5.5V 的工作电压范围

上行转换

- 1.8V Vcc 时，1.2V(1)至1.8V

2.5V Vcc 时，1.5V(1)至 2.5V

3.3V Vcc 时，1.8V() 至 3.3V二

-5.0V Vcc 时，3.3V至5.0V

下行转换

-1.8VVcc时，3.3V至1.8V

-2.5V Vcc 时，3.3V至2.5V

- 3.3VVcc 时，5.0V至 3.3V

逻辑输出以电源 Vcc 为基准

输出驱动

-5V时，8mA的输出驱动

-3.3V时，7mA 的输出驱动

-1.8V时，3mA的输出驱动

3.3V Vcc 时，频率高达 50MHZ

输入引脚可耐受 5V 电压

-40°C至125°C工作温度范围

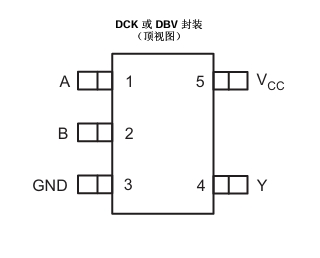

采用无铅封装:SC-70(DCK)

2mm x2.1mm x0.65mm

锁断性能超过 250mA

符合 JESD 17 规范

静电放电(ESD)性能测试符合JESD22规范2000V 人体模型(A114-B，1类)

200V机器模型(A115-A)

1000V充电器件模型(C101)

支持标准逻辑引出脚

与AUP1G和LVC1G系列兼容的CMOS输出B

(1) 请参考更低 Vcc 条件下的 VNNL和输出驱动。

2 应用范围

工业用控制器

电信

便携式应用

服务器

台式机和笔记本电脑

汽车

3 说明

SN74LV1T00是一款具有较宽电压范围的低压CMOS门逻辑电路，用于工业、便携、电信和汽车应用。输出电平以电源电压为基准，并且能够支持1.8V12.5V13.3V15VCMOS电平。

采用了更低阀值电路来设计此输入，以便匹配 Vcc=3.3V时的1.8V输入逻辑，并且可被用于1.8V至3.3V电平上行转换。此外，5V容限输入引脚可实现下行转换(例如，Vcc=2.5V时的3.3V至2.5V输出转换)。1.8V至5.5V的宽Vcc范围可使所需输出电平的生成接至控制器或处理器，

SN74LV1T00 被设计成具有8mA的电流驱动能力，以减少由高驱动输出导致的线路反射、过冲和下冲。
