OPA4197QPWRQ1

IC OPAMP GP 4 CIRCUIT 14TSSOP

1 特性

• 符合面向汽车应用的 AEC-Q100 标准：

– 温度等级 1：–40°C 至 +125°C，TA

• 低失调电压：±250µV（最大值）

• 低失调电压漂移：±0.2µV/°C

• 低噪声：1 kHz 时为 5.5nV/√ Hz

• 高共模抑制：140 dB

• 低偏置电流：±5pA

• 轨至轨输入和输出

• 宽带宽：10 MHz GBW

• 高压摆率：20V/µs

• 低静态电流：每个放大器 1 mA

• 宽电源电压：±2.25V 至 ±18V，4.5V 至 36V

• EMI/RFI 滤波输入

• 电源轨的差分输入电压范围

• 高容性负载驱动能力：1nF

• 行业标准封装：

– 采用超小型 8 引脚 VSSOP 封装的单通道和双通 道

– 14 引脚 TSSOP 四通道

2 应用

• 逆变器和电机控制

• 直流/直流转换器

• 车载充电器 (OBC) 和无线充电器

• 电池管理系统 (BMS)

3 说明

OPAx197-Q1 系列（OPA197-Q1、OPA2197-Q1 和 OPA4197-Q1）是新一代 36V e-trim™ 运算放大器的一 部分。OPAx197-Q1 系列 e-trim 运算放大器使用专有 的封装级修整方法，在塑模成型工艺之后的最后制造步 骤中实现失调和失调温度漂移。该方法可更大限度地减 少固有的输入晶体管不匹配的影响和在封装成型过程中 引入的误差。

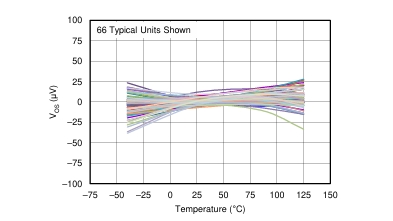

这些器件具有出色的直流精度和交流性能，包括轨至轨 输入/输出、低失调电压（典型值为 ±5µV）、低温漂 （典型值为 ±0.2µV/°C）和 10MHz 带宽。

OPAx197-Q1 具有独特功能，例如电源轨的差分输入 电压范围、高输出电流 (±65mA)、高达 1nF 的高容性 负载驱动以及高压摆率 (20V/µs)，是一款稳定可靠的 高性能运算放大器，适用于各种高电压工业应用。
