TMS320F280025C controlCARD 信息指南

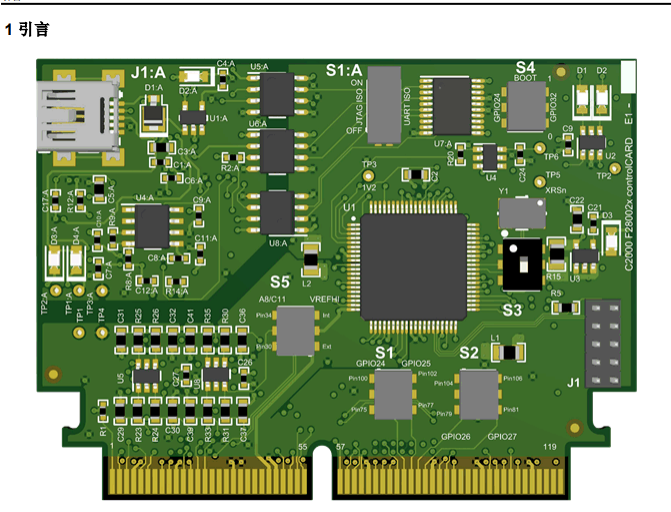

德州仪器（TI）的 F280025C controlCARD (TMDSCNCD280025C) 为了解和试验 F28002x 器件提供了一种好的 方法。F28002x 器件是 TI 的 C2000™ 微控制器（MCU）系列成员。此 120 引脚 controlCARD 旨在提供滤波良 好、可在大多数环境中工作的稳健设计。本文档介绍了 F280025C controlCARD 的硬件详细信息，并说明了电路 板上跳线和连接器的功能与位置。

每个 controlCARD 都附带 Hardware Developer’s Kit（硬件开发套件），这是评估和开发 C2000 器件所需的一 整套文件。这些文件包括：

• 原理图 – 在 Altium 中设计

• 物料清单（BOM）

• 布局 PCB 文件 - 在 Altium 中设计

• 光绘文件

可在 C2000Ware 中的以下位置找到 controlCARD 的 Hardware Developer’s Kit（硬件开发套件）：

• \c2000\C2000Ware_x_xx_xx_xx\boards\controlCARDs\TMDSCNCD280025C\Revx

2 硬件快速设置指南

1. 连接嵌入式仿真器并通电。

a. 将 USB-B mini 连接器连接至 J1:A 2. 为 F280025C 隔离器件供电。

b. 将 TMDSCNCD280025C controlCARD 插入 TMDSHSECDOCK 或其他兼容的集线站。

c. 将 USB-B mini 连接器连接至 TMDSHSECDOCK 的 J17。

d. 将 S1 转至“USB-ON”位置。controlCARD 的 D3 应亮起。
