INA241AEVM

INA241X EVALUATION MODULE FOR -5

本用户指南介绍了 INA241x 评估模块 (EVM) 的特性、操作和使用。该 EVM 旨在评估各种配置下 INA241A 或 INA241B 电压输出、电流分流监控器的性能。本文档中的评估板、评估模块和 EVM 等术语指的是 INA241EVM。 本文档还包含原理图、参考印刷电路板 (PCB) 布局和完整的物料清单 (BOM)

2 概述

INA241x 器件是一款电压输出、高侧电流感测放大器，采用小型 SOT-23 (8) 封装，并且为所有增益选项提供增强 的共模 PWM 抑制和 1MHz 带宽。如表 2-1 所示，INA241x 的增益范围为 10V/V 至 200V/V，具体增益值取决于 所选的增益选项。INA241AEVM 和 INA241BEVM 选项之间的唯一区别是器件上安装的软件版本：“A”或“B” 器件输入端产生的电压以特定器件的相应增益进行放大，并呈现在输出引脚上。该器件可以在 –4V 至 +110V 共 模电压下准确感测分流器上的压降。该器件可承受 –20V 至 +120V 的共模电压，其工作电源电压介于 2.7V 和 20V 之间，在室温下的典型电流为 2.5mA。

3 硬件

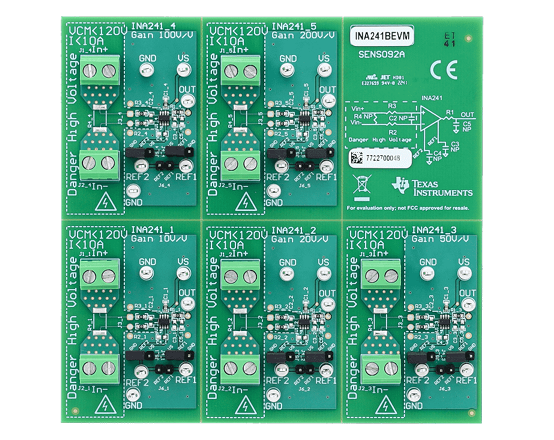

INA241EVM 提供了 INA241x 的基本功能评估。此固定布局并不作为目标电路的模型使用，也不针对电磁兼容性 (EMC) 测试进行布局。INA241EVM 是一个具有五个可选 PCB 拆分模块的 PCB，工程师可以使用这些拆分模块 来测试表 2-1 中列出的五个增益选项（1 至 5）中的每一个。每个 PCB 拆分模块都有一个 INA241xn 器件（其中 n 为 1、2、3、4 或 5）、用于外部硬件连接的测试点和插座以及用于焊接可选电路的焊盘。

3.1 特性

INA241EVM PCB 具有以下功能：

• 通过提供的器件板评估所有增益选项

• 通过测试点轻松连接设备引脚

• 借助焊盘和插座，在输入引脚和输出引脚处实现可选的滤波

• 提供多个输入信号选项，包括焊接分流电阻器 (2512) 和安全测量高达 10A 的电流的方法。
